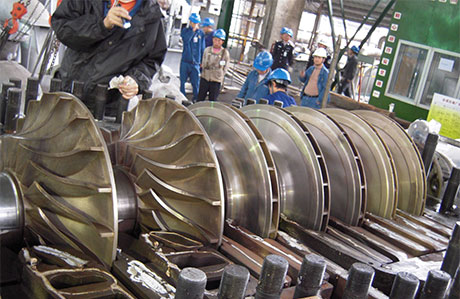

機組振動故障的特征還與機組轉子的結構有關。進行機組振動故障的診斷時，不僅僅要分析出故障的類別，其主要目的是找出引起振動故障的具體原因，這洋才能找到解決方法。例如在確定轉子熱彎曲引起的振動故障時，確認是否由轉子熱彎曲所引起是比較容易的，診斷的主要目的在于確定引起熱彎曲的具體原因，這樣才能處理解決，而這往往是很困難的。

　　但實踐表明，機組的結構分析對振動故障診斷是非常重要的，因?yàn)闄C(jī)組的振動故障特征是與機組的結構特點密切相關的，有的故障只能在某種結構情況下才能產生，同一類故障在不同結構形式的機組上其征兆有明顯的不同，如大型發電機組由于碰磨造成的熱彎曲，其振動響應為基頻振動，沒有諧波分量或很小，因?yàn)閺澢斐傻牟黄胶忭憫?yīng)遠大于碰磨自身的響應，而在輕型轉子上發生碰磨現象時，諧波分量則非常豐富，因碰磨造成的轉子不穩定性增加;機組的振動傳遞持性與機組的結構有密切關系;有的故障本身就是因?yàn)榻Y(jié)構有缺陷或結構不合適而引起。

　　機組的結構分析包含了機械結構及不平衡響應分析兩個方面。比如汽輪發電機組的機械結構很復雜，且千差萬別，不同型號的機組結構各不相同，但還是有許多共同的部分，可以加以初步分類。例如：(1)支承方式：四支承，三支承;(2)軸承座型式：落地式，端蓋式，固定在排汽缸上;(3)聯軸器：剛性，撓性，半撓性等;(4)軸瓦型式：圓筒瓦，橢圓瓦，三油楔，可傾瓦等。其它還有汽缸膨脹的方式，轉子隔板汽封及端部汽封的型式等等。至于不平衡響應分析，它主要包括工作轉速與臨界轉速的裕度，故障部位不平衡響應靈敏的分析等方面。

　　不同的結構型式可能會引起不同的振動故障，例如以軸承座型式為例，落地式軸承標***的變化只與軸承應的溫度狀態有關，而該溫度變化可按不同的機組近似地進行估算，但座落在排汽缸上的軸承座，其標***的變化除了與本身的溫度狀態有關外，還與排汽缸的變形有關，還與排汽缸的溫度、排汽真空及排汽缸的剛度有關，因此兩種軸承座型式會帶來不同的中心變化，在判斷振動故障是否由中心變化引起時必須要分析軸承座結構會引起中心有多大的變化。再如發電機轉子軸承為端蓋式或落地式時，其振動外特性及振動傳遞特性大不相同，對端蓋式軸承，必須要考慮振動通過定子外殼的傳遞，而落地式軸承則可忽略通過外殼的振動傳遞。

　　不同的支承型式對工作轉速及臨界轉速的裕度有不同的要求，三支承型式的轉子要求裕度較大.同一類故障，當故障部位處于不平衡響應敏感區時，其征兆與處于不敏感區時有很大的不同。例如動靜摩擦引起的振動故障，如摩擦部位處于轉子不平衡響應的敏感區時，則除了不平衡響應的靈敏度大大增加外，影響該振動的相關量也明顯增加，此時潤滑油(密封油)的油壓、油溫、或影響機組中心變化的有關因素，有關轉子的運行參數也均成為影響振動的相關量。而摩擦部分一旦處于不敏感區時，相關量則明顯減少，且摩擦引起振動幅值及相位的變化特性也很不相同。
